Conducta de gaze arse / componente

Compensatoarele sunt un element indispensabil pentru conductele de gaze arse, mai ales la temperaturi ridicate. Acestea servesc pentru a compensa modificările de lungime cauzate de fluctuațiile de temperatură. De asemenea, sunt capabili să absoarbă vibrațiile de la cazane, motoare etc.

Absorbția vibrațiilor are loc atât axial, cât și lateral, în funcție de situația de instalare sau de traseul conductei. Înregistrarea exactă este determinată în timpul planificării conductei și este determinată de diferite puncte fixe și abateri.

Designul este în esență adaptat armonios pe baza următoarelor criterii:

• Raport de instalare
• mediu
• temperatură
• Condiții de presiune
• Stresul de mișcare
• Atacul umed

Compensatoarele sunt proiectate în diferite moduri:

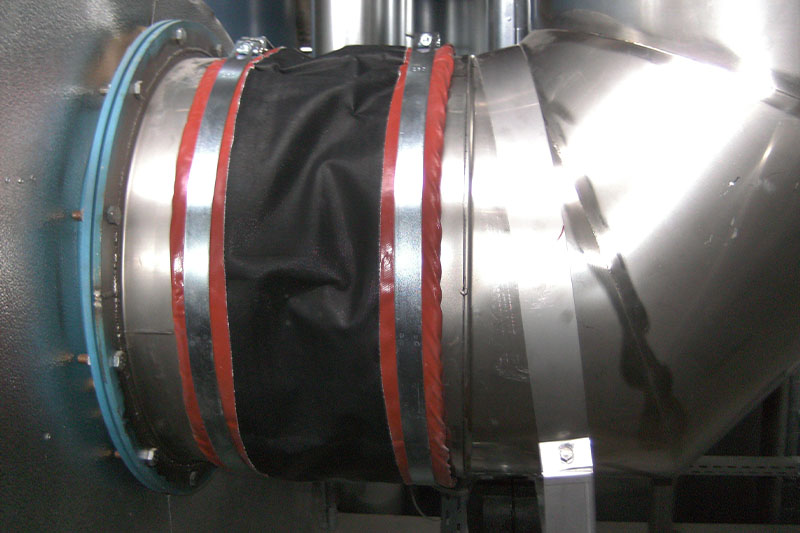

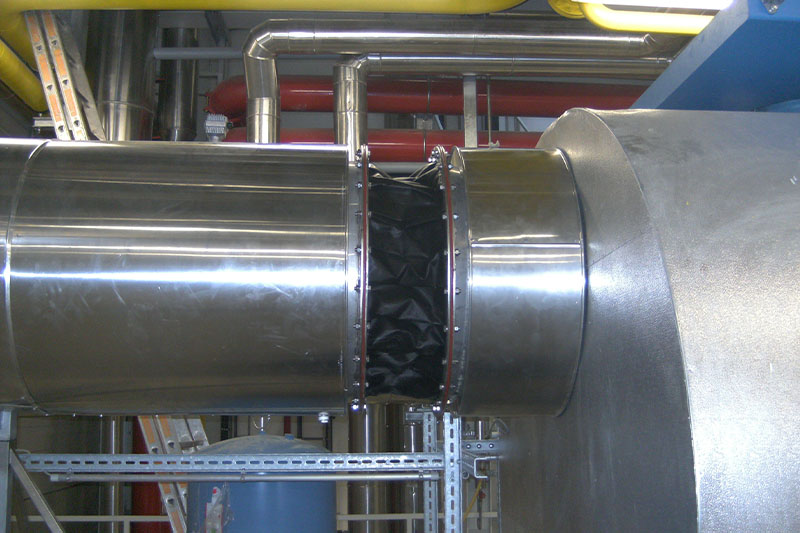

• din material pentru flanșare/tensionare

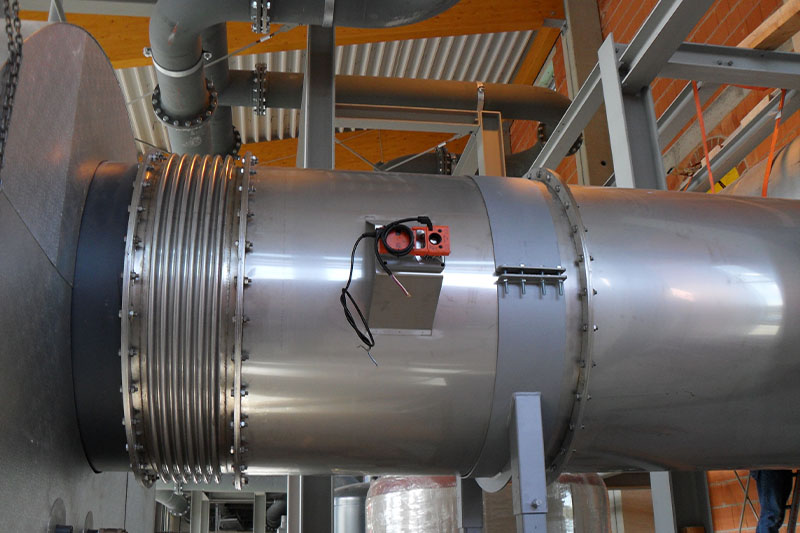

• din oțel inoxidabil pentru sudare/flanșare

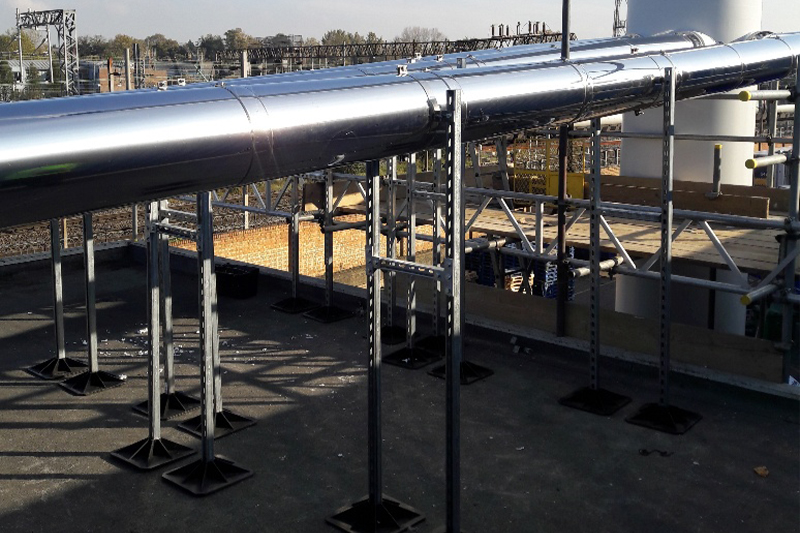

Pentru a atașa conductele de gaze arse, suporturile servesc atât ca puncte libere, cât și ca puncte fixe.

Suporturile sunt planificate în funcție de măsurători sau pe baza unui desen al conductei de gaze arse și a situației respective de șantier.

De asemenea, este important să se țină cont de condițiile de la fața locului, deoarece expansiunea țevilor sudate poate duce la forțe mari.

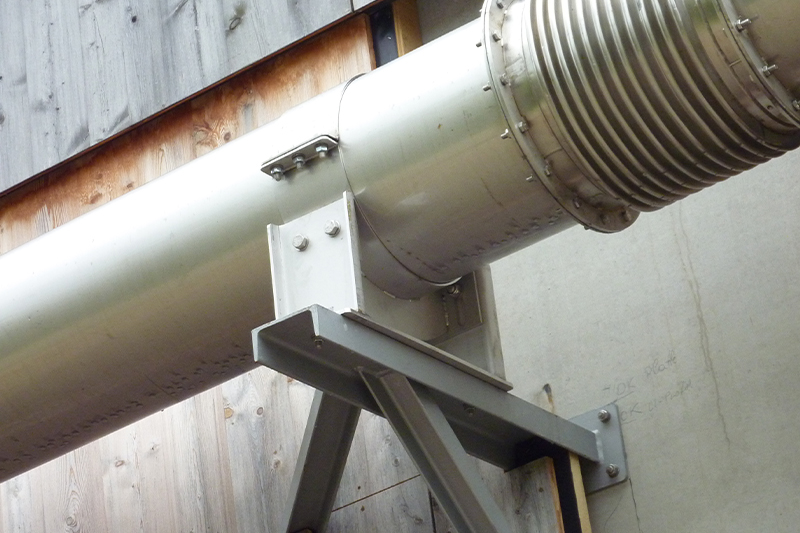

Punctele fixe sunt folosite pentru fixarea cablului la devieri sau pe trasee lungi. Un compensator este de obicei plasat aici pentru a absorbi expansiunea. Expansiunea creează forțe în puncte fixe care sunt transferate de la suport către clădire sau structura de oțel.

Punctele libere servesc la ghidarea sau stabilizarea liniei în direcția de expansiune și pot fi proiectate ca o jumătate de coajă sau pendul.

La ambele tipuri de prindere, trebuie avut grijă să se asigure că nici zgomotul din structură și nici temperatura nu pot fi transmise. Acest lucru necesită benzi de inserție rezistente la temperatură în carcasele de fixare, precum și decuplări la legătura cu structura de oțel sau clădirea.

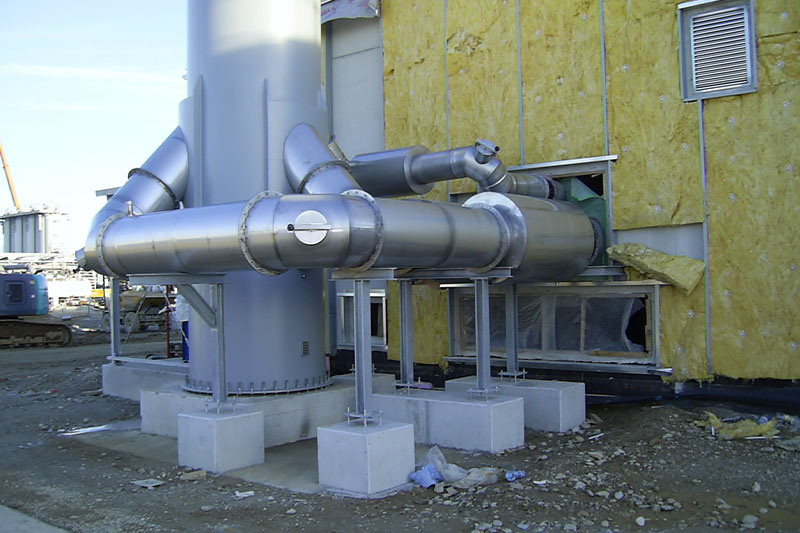

O structură de oțel este de obicei necesară atunci când condițiile structurale nu pot permite introducerea de forță sau greutate.

Înălțimi mari de instalare ale liniei de legătură sunt adesea necesare pentru a face căile utilizabile în centrele energetice. Expansiunea, greutatea și traseul cablurilor sunt luate în considerare structural și static pentru a proiecta o structură individuală din oțel.

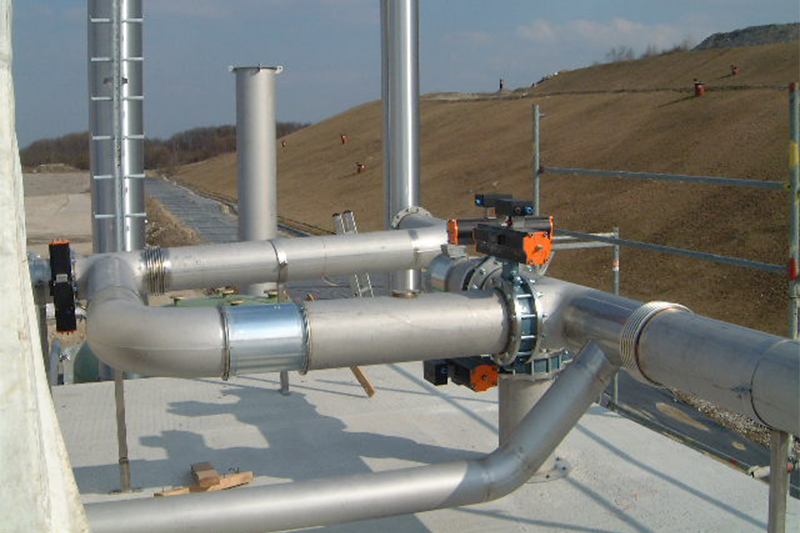

Clapele pentru gaze de eșapament sunt utilizate în principal împreună cu centrale termice și electrice combinate, motoare cu suprapresiune/sisteme de înlocuire a rețelei sau în tehnologia aerului evacuat.

Acestea fie închid complet conducta de gaze arse pentru a încetini răcirea atunci când cazanul este oprit (clapele de economisire a energiei), fie sunt utilizate pentru a regla secțiunea liberă a conductei de gaze arse și pentru a închide traseele complete ale conductei, de ex soluții de bypass (clapele de accelerație).

Mai multe informații despre clapele de evacuare ale lui Jeremiah pot fi găsite aici.
