Systemicon Leichtbauschornstein

    Coș ușor și canal de protectie, de perete

    Soluții rapide și ușor de instalat pentru construcții noi sau renovări



    Shafturile noastre ușoare și ușor de instalat, cu proprietăți izolatoare excelente, pot fi instalate la o distanță minimă față de materialele de construcție combustibile. Coșul ușor, fabricat din panouri de protecție împotriva incendiilor din silicat de calciu, este echipat cu diferite tubulaturi interioare Jeremias, în funcție de aplicație, sau, alternativ, servește ca shaft de instalare pentru tubulaturi interioare certificate CE.


    Pentru sistemele de încălzire cu combustibil solid, recomandăm sistemele FURADO-F sau FURADO-F-LAS (pentru funcționarea independentă de aerul din cameră). În cazul funcționării unui sistem de încălzire cu ulei sau gaz, sistemul FURADO-A sau FURADO-A-LA30, care economisește spațiu, este alegerea de top.

    În plus, căminele noastre de protecție împotriva incendiilor LUX-NOVA sau LUX-ECO oferă soluții inovatoare pentru penetrarea prin perete, tavan sau acoperiș a tubulaturilor de evacuare a gazelor de ardere.


    Coșurile noastre ușoare și canalele de protecție împotriva incendiilor dintr-o privire
    Comparație de sistem
    Avantajele coșurilor de fum ușoare și ale canalelor de perete Jeremias

    Coșurile noastre ușoare și canalele de protecție împotriva incendiilor dintr-o privire

    FURADO-F

    Sistem de coș de fum ușor pentru surse de încălzire cu combustibil solid

    • Conexiuni sigure cu îmbinări de tip limbă și canelură
    • Panouri de protecție împotriva incendiilor din silicat de calciu
    • Funcționare umedă

    FURADO-F-LAS

    Sistem de coș de fum concentric, ușor, independent de aerul din cameră, pentru sisteme de încălzire cu combustibil solid

    • Conexiuni sigure cu îmbinări de tip limbă și canelură
    • Panouri de protecție împotriva incendiilor din silicat de calciu
    • Funcționare uscată
    • Operare LAS pe combustibili solizi

    FURADO-A

    Sistem de coș de fum ușor pentru sisteme de încălzire cu ulei/gaz

    • Conexiuni sigure cu îmbinări de tip limbă și canelură
    • Panouri de protecție împotriva incendiilor din silicat de calciu
    • Funcționare umedă
    • Suprapresiune de până la 5000 Pa

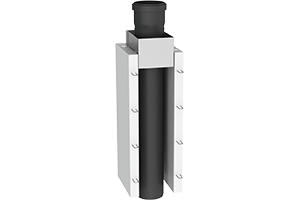

    FURADO-A-LA30

    Sistem de arbore pentru cazane în condensare ulei/gaz

    • Conectare ușoară folosind conectori speciali
    • Panouri de protecție împotriva incendiilor din silicat de calciu
    • Funcționare umedă
    • Suprapresiune de până la 5000 Pa
    • Instalare susținută pe tavan

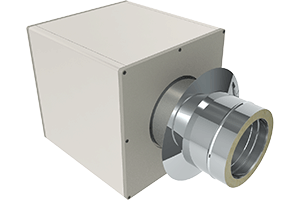

    LUX-NOVA

    Conductă de perete, tavan și acoperiș pentru sisteme de evacuare

    • Carcasă din material de protecție împotriva incendiilor rezistent la temperatură pe termen lung
    • Cu și fără decupaj pentru țeavă
    • Potrivit pentru case pasive și cu consum redus de energie cu cauciuc adaptor special

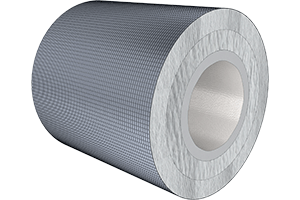

    LUX-ECO

    Conductă de perete, tavan și acoperiș pentru țevi de fum izolate/țevi de sobe

    • Înveliș de țeavă din material izolator incombustibil din fibră de sticlă Variotherm
    • Poate fi scurtat la lungimea de instalare dorită
    • Deosebit de practic pentru conductele de pe acoperișuri înclinate și pentru amenajarea izolației exterioare a clădirilor

    Comparație de sistem

    Coșurile noastre ușoare de fum și bucșele de protecție împotriva incendiilor sunt proiectate pentru a îndeplini diverse cerințe și corespund criteriilor actuale de testare ale DIN 18160. O mare variabilitate este posibilă prin diferite soluții de arbori și țevi interioare pentru o mare varietate de tipuri de șeminee.

    SistemUleiGazFBTemperatura de
    functionare
    MaterialGrosimea
    peretelui
    TIGPresiune CertificareClasificare
    FURADO-F≤ 400°C

    Cos ușor fabricat din panouri de protecție împotriva incendiilor din silicat de calciu

    Shaft
    50 mm
    izolatie de 25 mmN10036 CPR 9174 078T400 – N1 – D – V3 – L50050 – Gxx
    Z - 7.1 - 3479 /
    Z - 7.1 - 3482
    T400 - N1 - D - 3 - G50 - LA90
    ≤ 600°CShaft
    60 mm
    izolatie de 25 mmN10036 CPR 9174 073T600 – N1 – D – V3 – L50050 – Gxx
    Z - 7.4 - 3483T600 – N1 – D – 3 – G50 – LA90
    FURADO-F-LAS≤ 400°CCos ușor fabricat din panouri de protecție împotriva incendiilor din silicat de calciuShaft
    50 mm
    izolatie de 25 mmN1Z - 7.1 - 3480T400 - N1 - D - 3 - G50 - LA90

























    FURADO-A /
    FURADO-PPS

     ≤ 120°C

























    Cos ușor fabricat din panouri de protecție împotriva incendiilor din silicat de calciu

    Shaft
    60 mm
    fara
    izolatie
    H1
    5000 Pa
    0036 CPR 9174 075EW-PPS < DN 200
    T120 - H1 - W2 - O00 - LI - E - U0
    EW-PPS ≥ DN 200
    T120 - P1 - W2 - O00 - LI - E -U0
    EW-PP-FLEX DN 060 - ≤ DN 100
    T120 - H1 - W2 - O00 - LI - E - U0
    EW-PP-FLEX > DN 100 - DN 160
     ≤ 160°CShaft
    60 mm
    fara
    izolatie
    H1
    5000 Pa
    0036 CPR 9174 074T160 – N1 – W – V2 – L50050 – O00 (LA90)
    T160 – P1 – W – V2 – L50050 – O00 (LA90)
    T160 – H1 – W – V2 – L50050 – O00 (LA90)
    Z - 7.4 - 3478T160 – N1 – W – 2 – O00 – LA90
    T160 – P1 – W – 2 – O00 – LA90
    T160 – H1 – W – 2 – O00 – LA90
     ≤ 160°CShaft
    50 mm
    fara
    izolatie
    H1
    5000 Pa
    0036 CPR 9174 074T160 – N1 – W – V2 – L50050 – O00 (LA30)
    T160 – P1 – W – V2 – L50050 – O00 (LA30)
    T160 – H1 – W – V2 – L50050 – O00 (LA30)
    Z - 7.4 - 3478T160 – N1 – W – 2 – O00 – LA30
    T160 – P1 – W – 2 – O00 – LA30
    T160 – H1 – W – 2 – O00 – LA30
     ≤ 200°CShaft
    50 mm
    izolatie de 25 mmH1
    5000 Pa
    0036 CPR 9174 074T200 – N1 – W – V2 – L50050 – O00 (LA90)
    T200 – P1 – W – V2 – L50050 – O00 (LA90)
    T200 – H1 – W – V2 – L50050 – O00 (LA90)
    Z - 7.1 - 3482T200 – N1 – W – 2 – O00 (LA90)
    T200 – P1 – W – 2 – O00 (LA90)
    T200 – H1 – W – 2 – O00 (LA90)
     ≤ 400°CShaft
    50 mm
    izolatie de 25 mmH1
    5000 Pa
    0036 CPR 9174 074T400 – N1 – W – V2 – L50050 – Oxx (LA90)
    T400 – H1 – W – V2 – L50050 – Oxx (LA90)
    Z - 7.1 - 3482T400 – N1 – W – 2 – Oxx (LA90)
    T400 – P1 – W – 2 – Oxx (LA90)
    T400 – H1 – W – 2 – Oxx (LA90)
     ≤ 600°CShaft
    60 mm
    izolatie de 25 mm0036 CPR 9174 074T600 – N1 – W – V2 – L50050 – Oxx (LA90)
    T600 – H1 – W – V2 – L50050 – Oxx (LA90)
    Z - 7.4 - 3483T600 – N1 – W – 2 – O50 – LA90
    T600 – P1 – W – 2 – O50 – LA90
    T600 – H1 – W – 2 – O50 – LA90
    FURADO-A-LA30  ≤ 120°CCos ușor fabricat din panouri de protecție împotriva incendiilor din silicat de calciuShaft
    25 mm
     H1
    5000 Pa
    Z - 7.4 - 3543T120 - H1 - W - 2 - O00 - LA30
    LUX-NOVA≤ 400°CCarcasă din material de protecție împotriva incendiilor
    rezistent la temperatură pe termen lung
       Z - 7.4-3487T400 - L00
    LUX-ECO≤ 400°CÎnveliș de tubulatura din material izolator incombustibil din fibră de sticlă
    Variotherm
       Z - 7.4-3469T400 - L00

    NOTĂ

    xx = Distanțele până la componentele combustibile depind de diametru.
    Prin urmare, ne referim la declarațiile noastre de performanță, care vă sunt disponibile în zona de descărcare

    De la o înălțime de coș de cca 5 m, vă rugăm să comandați elemente de lungime suplimentară de 250 mm, 500 mm și 1000 mm, deoarece elementele de shaft sunt mai lungi decât tubulaturile noastre interioare.
    Lungimi utile ale elementelor de shaft: 250 = 225 mm / 500 = 475 mm / 1000 = 975 mm
    Lungimi utile ale tubulaturii interioare: 250 = 190 mm / 500 = 440 mm / 1000 = 940 mm

    Avantajele coșurilor de fum ușoare și ale canalelor de perete Jeremias

    Coșurile de fum ușoare și canalele de protecție împotriva incendiului se caracterizează prin:

    • Certificare CE
    • Cea mai sigură tehnologie de conectare prin conexiuni cu îmbinare în trepte (sau conector pentru FURADO-AL A 30)
    • Variabilitate ridicată: diverse soluții de shaft- uri și tubulaturi interioare pentru diferite sisteme de încălzire
    • Sistem la îndemână și gata de asamblat
    • Greutate redusă a elementelor cutiei (doar 300 kg/m3)
    • Material shaft insensibil la umiditate
    • Proprietăți izolante foarte bune
