Referințe coșuri de fum din oțel
Fiecare coș de fum din oțel este unic, deoarece fiecare coș de fum a fost planificat și fabricat pentru un singur proiect specific.
Deceniile noastre de experiență și know-how în domeniul cosurilor de fum industriale ne permit să vorbim despre peste 4.000 de proiecte industriale! Aici veți găsi acum o selecție largă de coșuri de fum din oțel pe care le-am produs și instalat până acum. Aici veți găsi o selecție largă de proiecte de referință pe care Jeremias le-a realizat cu succes - vedeți singur.
Selectați referința dorită în funcție de țara de instalare, tipul de sistem sau seria!
ţară | Elveţia |
---|---|
Tip de sistem | Generatoare/generatoare de urgență |
Serie | FSA |
produs | 5x FSA |
Curenți de fum | 5 |
Înălţime | 23,82 m fiecare |
Ø Tub de sustinere | 813 mm fiecare |
Ø Tub interior | 504 mm fiecare |
Extindere: 10 FSA au fost deja instalate în primul proiect. Ei bine, ceva timp mai târziu au urmat alte 5 FSA-uri cu un design aproape identic.
ţară | Suedia |
---|---|
Tip de sistem | Generatoare/generatoare de urgență |
Serie | Horn catarg cu zabrele |
produs | 14x coș de fum catarg cu zăbrele, inclusiv coșuri pentru elemente, 28x linii de legătură |
Curenți de fum | 28 |
Înălțimea catargului cu zăbrele | 14 m |
Ø Tevi de evacuare | 600 mm fiecare |
Lungimea țevilor de evacuare | 10,6 m fiecare |
ţară | Germania |
---|---|
Tip de sistem | Cazan |
Serie | FSA-X, amortizor |
produs | FSA-2, amortizoare cu 2 verigi, 2 amortizoare prin rezonanta |
Curenți de fum | 2 |
Înălţime | 27,2 m |
Ø Tub de sustinere | 2850 mm |
Ø Tub interior | 1254 mm fiecare |
FSA-2 au fost conectate la două cazane cu tub dublu cu flacără (cazane de rezervă). Deoarece ambele arzătoare funcționează în paralel, a fost instalat un coș de evacuare pentru fiecare.
Linie de ardere per cazan: 31.120 kW
Temperatura gazelor de evacuare conform Ecomister: 100°C
Debit volumic uscat: 30.344 Nm³/h
Cerință: Menține un nivel de conducție a sunetului de 91 dB
Soluție: Personalizat: Un amortizor primar (amortizor de rezonanță) este proiectat pentru fiecare linie de conectare orizontală și un amortizor secundar suplimentar (set de fundal de absorbție format din 2 fundal) este proiectat pentru fiecare dintre conducte interioare care rulează vertical
Ambele camere sunt echipate cu 6 porturi de masura --> foarte complexe. Acces prin intermediul unei platforme de măsurare cu o lățime de rulare de 1250 mm
ţară | Germania |
---|---|
Tip de sistem | Cazan |
Serie | FSA-X, amortizor |
produs | FSA-5, amortizor cu absorbtie |
Curenți de fum | 5 |
Înălţime | 56,3 m |
Ø Tub de sustinere | 1500 mm |
Ø Tub interior | 504 mm, 2x 404 mm, 2x 104 mm |
Amortizor special AVD pentru biomasă cu o clasă de amortizare de până la 25 dB
Temperatura de pana la 600°C
Interval de presiune max. 5000 Pa

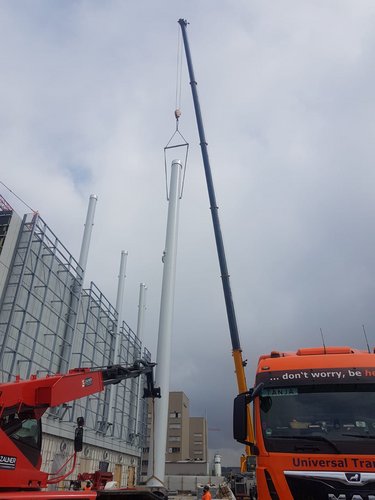

ţară | Elveţia |
---|---|
Tip de sistem | Generatoare/generatoare de urgență |
Serie | FSA |
produs | 10x FSA |
Curenți de fum | 10 |
Înălţime | 23,3 m fiecare |
Ø Tub de sustinere | 813 mm fiecare |
Ø Tub interior | 504 mm fiecare |
Prima fază de construcție: aici au fost instalate primele 10 FSA pentru generatoare de energie de urgență. O a doua comandă a urmat ceva timp mai târziu cu alte 5 FSA.
ţară | Germania |
---|---|
Tip de sistem | CHP |
Serie | FSA-X, amortizor |
produs | FSA-5, amortizor |
Curenți de fum | 5 |
Înălţime | 16 m |
Ø Tub de sustinere | 1550 mm |
Ø Tub interior | 5x 404 mm, 254 mm |
3 amortizoare combinate, 3 conducte de gaze arse și un FSA cu 5 conducte interioare
3 centrale de cogenerare cu 1,5 MW servesc la alimentarea cu căldură a noilor hale de seră ale companiei „Gemüse Scherzer”.
ţară | Germania |
---|---|
Tip de sistem | Mașină de prăjire |
Serie | FSA-X |
produs | FSA-4 |
Curenți de fum | 4 |
Înălţime | 17,6 m fiecare |
Ø Tub de sustinere | 1420 mm |
Ø Tub interior | 2x 204 mm, 454 mm și 564 mm |
Două tuburi interioare sunt utilizate pentru extragerea prafului (temperatura 50 °C), tubul interior 3 este folosit pentru a elimina aerul evacuat din procesul de prăjire (temperatura de aprox. 750 °C), iar cel de-al 4-lea tub interior este folosit pentru a elimina aerul evacuat din procesul de răcire
ţară | Slovenia |
---|---|
Tip de sistem | Turbină cu gaz |
Serie | FSA, amortizor |
produs | 2 FSA, amortizor |
Curenți de fum | 2 |
Înălţime | 11 m (A), 22,5 m (B) |
Ø Tub de sustinere | 2500 mm (A), 1700 mm (B) |
Ø Tub interior | 2204 mm (A), 1504 mm (B) |
FSA „A” cu 6 deflectoare de izolare fonică și linie de legătură
FSA „B” cu amortizor de vibrații și platformă de măsurare
ţară | Germania |
---|---|
Tip de sistem | CHP, Cazan |
Serie | FSA-X |
produs | FSA-6 |
Curenți de fum | 6 |
Înălţime | 38,5 m |
Ø Tub de sustinere | 1700 mm |
Ø Tub interior | 2x 405 mm, 4 x 304 mm |
În acest proiect, cele două conducte interioare cu diametrul de 405 mm au fost conectate fiecare la o cogenerare Jenbacher de 999 kW. Eficiența totală de 92,3% și puterea termică de 716 kW vorbesc de la sine.
Alte patru conducte interioare (diametru 304 mm) sunt destinate racordării ulterioare a patru cazane de abur și pot fi conectate în orice moment.
ţară | Germania |
---|---|
Tip de sistem | Generatoare/generatoare de urgență |
Serie | FSB |
produs | 18x FSB |
Curenți de fum | 18 |
Înălţime | 31,35 m fiecare |
Ø Tub de sustinere | 813 mm fiecare |
Ø Tub interior | 604 mm fiecare |
Toate cele 18 FSB-uri au fost prevăzute cu placare din oțel inoxidabil lucios. În plus, coșurile de fum sunt toate identice ca construcție și sunt livrate în două secțiuni (15 m fiecare) și sunt prevăzute cu botniță și hotă deflector.
