Systemicon FSC

    Turnuri de ventilație

    Performanță ridicată și design inovator


    Sistemele de ventilație Jeremias  combină în mod impresionant funcționalitatea ridicată și designul elegant.

    Autoportant, ca un coș perete simplu, avand rol de alimentare/ evacuare aer, „FSC” este utilizat în tehnologia de aer condiționat și ventilație. Tubulatura vizibilă, de susținere statică, este, de asemenea, sistemul de transport.

    Ca parte a ansamblurilor moderne de construcții, coșurile cu alimentare/ evacuare trebuie nu numai să fie proiectate funcțional pentru aplicația respectivă, ci și să îndeplinească cele mai înalte standarde estetice. Cu suprafața lor de oțel inoxidabil, de obicei rafinată individual, șlefuită sau vopsită, turnurile noastre de ventilație sunt întotdeauna un punct de atractie vizuala pe fațadele clădirilor, în curțile interioare, dar și pe acoperișurile industriale.

    Cererile speciale ale clienților sunt luate în considerare încă din etapa de planificare.

    Indiferent dacă este vorba despre un turn de admisie cu o inchidere cu lamele de diferite forme, un turn de evacuare ca alternativă rentabilă la coșul de fum FSA pentru aer evacuat cu un nivel scăzut de poluare sau un turn combinat de alimentare/evacuare - sisteme Jeremias sunt specifice proiectului și iau în considerare rezistența la curgere și zgomotul de curgere, proiectate înalt profesional.

    Datorită experienței noastre de decenii în prelucrarea oțelului inoxidabil de toate grosimile de perete, vă putem garanta turnuri de ventilație de calitate premium.

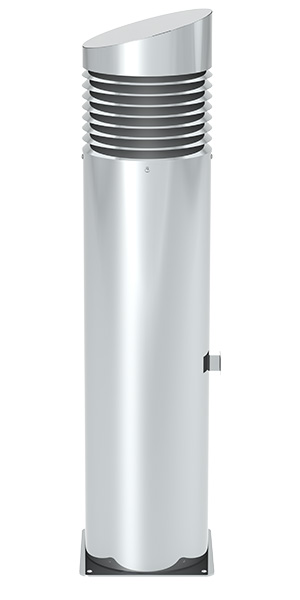

    Turn de admisie FSC

    Turn de ventilație autoportant, perete simplu pentru admisia de aer proaspăt



    ConstructiiTubulatura vizibilă susține static și, în același timp, transportă mediul. În funcție de cerințe, turnurile de ventilație sunt realizate din oțel inoxidabil (de la 1,5 mm) sau oțel (de la 4 mm).
    Sistem staticCoș de ancorare sau conectare la clădire
    Element portantTubulatura verticala cu un singur perete din otel inoxidabil sau otel,
    dimensionata in functie de calculele de statica
    Constructiicu o singură tubulatură
    Finisaj la gurăLamele 180° / 360° cu acoperiș drept, acoperiș înclinat sau acoperiș conic
    Aspectul suprafețeiSlefuire rotunda fațetată pentru
    otel inoxidabil, galvanizat sau vopsit (placare)



    Flanșă de etanșare și sigilarea pentru fixarea membranei de etanșare

    Pentru a atașa un turn de ventilație la sol sau la acoperiș într-o manieră rezistentă la intemperii, acesta trebuie să fie încorporat într-o folie de etanșare sau în membrana acoperișului. Pentru a fixa garnitura de acoperiș/pardoseală pe turnul de ventilație, flanșa și contraflanșa servesc ca punct de oprire. Acesta poate fi acoperit și cu un guler antiintemperii pentru a completa sistemul.

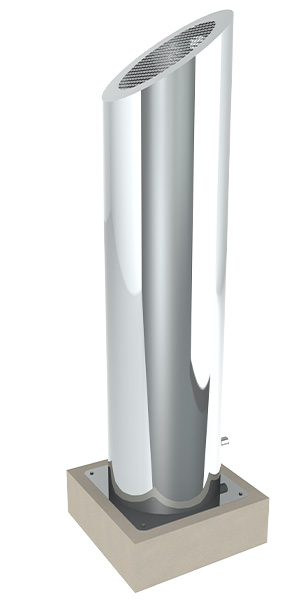

    Turn de evacuare FSC

    Turn de ventilație autoportant, perete simplu, pentru evacuarea aerului viciat cu un nivel scăzut de poluare



    ConstructiiTubulatura vizibilă susține static și, în același timp, transportă mediul. De obicei nu este izolat. În funcție de cerințe, turnurile de ventilație sunt realizate din oțel inoxidabil (de la 1,5 mm) sau oțel (de la 4 mm).
    Sistem staticCoș de ancorare sau conexiune la clădire
    Element portantTubulatura verticala perete simplu din otel inoxidabil sau otel,
    dimensionata in functie de calculele de statica
    Constructiicu o singură tubulatură
    Finisaj la evacuareCot de ieșire la 90° cu grilă de protecție pentru păsări sau drept cu protecție pentru păsări
    Aspectul suprafețeiSlefuire rotunda fațetată pentru
    otel inoxidabil, galvanizat sau vopsit (placare)



    Separator de apa

    Separatoarele de apă integrate în turnul de aer evacuat deschis împiedică apa de ploaie să intre în sistemul de ventilație. Ei colectează toate precipitațiile și le direcționează spre exterior printr-un sistem de drenaj. Opțiunile de proiectare posibile sunt separatorul multifazic sau separatorul cu plăci încrucișate, care sunt poziționați în partea inferioară a turnului, unde pot fi utilizate într-o manieră eficientă a fluxului. O hotă deflector, pe de altă parte, este atașată la capul turnului de ventilație.

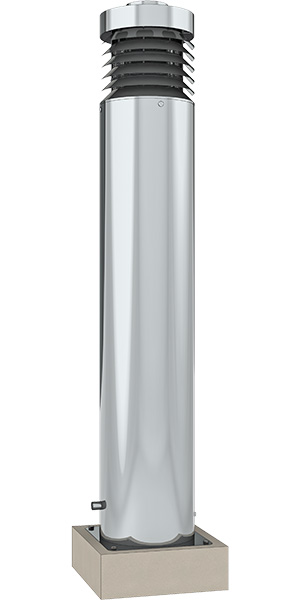

    Turn combinat FSC

    Turn de ventilație autoportant, cu tubulatura interioară pentru evacuarea aerului viciat și admisia aerului proaspăt prin golul inelar dintre tubulatura interioară și cea exterioară



    ConstructiiTubulatura vizibilă are rol static și, în același timp, transportă medii. De obicei nu este izolat. În funcție de cerințe, turnurile de ventilație sunt realizate din oțel inoxidabil (de la 1,5 mm) sau oțel (de la 4 mm).
    Sistem staticCoș de ancorare sau conexiune la clădire
    Element portantTubulatura verticală perete simplu, din otel inoxidabil sau otel,
    dimensionata in functie de calculele de statica
    ConstructiiTubulatura interioară multiplă, interioară
    pentru eliminarea aerului evacuat, iar spațiu inelar între tubul interior și exterior pentru alimentarea cu aer proaspăt
    Izolație tubulatură interioară Este posibilă izolarea cu Armaflex
    Finisaj la terminatieCot de ieșire la 90° cu grilă de protecție pentru păsări sau drept cu protecție pentru păsări
    Aspectul suprafețeiSlefuire rotunda fațetată pentru
    otel inoxidabil, galvanizat sau vopsit (placare)



    Separator de apa

    Separatoarele de apă integrate în turnul de aer evacuat deschis împiedică apa de ploaie să intre în sistemul de ventilație. Acestea colectează toate precipitațiile și le direcționează spre exterior printr-un sistem de drenaj Opțiuni posibile de proiectare sunt separatorul multifazic sau separatorul cu plăci încrucișate, care sunt poziționate în partea inferioară a turnului, unde pot fi utilizate pentru optimizarea curgerii. Un deflector "hood", pe de altă parte, este atașat la partea superioară a turnului de ventilație.

    Flanșă de etanșare și prindere pentru atașarea foliei de etanșare

    Pentru a atașa un turn de ventilație la sol sau la acoperiș într-o manieră rezistentă la intemperii, acesta trebuie să fie încorporat într-o folie de etanșare sau în membrana acoperișului. Pentru a fixa garnitura de acoperiș/pardoseală pe turnul de ventilație, flanșa și contraflanșa servesc ca punct de oprire. Acesta poate fi acoperit și cu un guler antiintemperii pentru a completa sistemul.
